Inertie des parois
Dans nos régions, où les périodes chaudes alternes avec les périodes froides, sur des rythmes cours (jour/nuit) ou plus long (saison), la résistance aux variations thermiques extérieures est essentiel pour garantir le confort dans l’habitat.
Le plan du cours est le suivant :

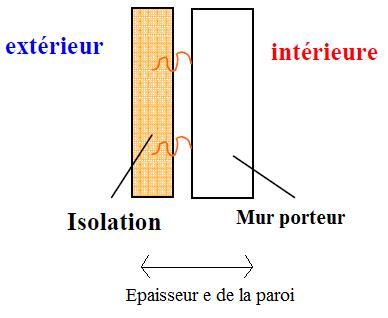

Le déphasage est le retard avec lequel la paroi va émettre la chaleur transmise.
Le déphasage se calcule de la façon suivante :
La célérité est la vitesse de diffusion de la chaleur au travers de la paroi, et se calcule de la façon suivante :
La célérité dépend de la période T des oscillations de la température extérieure. Pour le calcul de la célérité, la période des oscillations de la température extérieure est de 24 heures.
Cette célérité ne dépend que de la constition de la paroi, à travers le coefficient de diffusion, noté a. Le coefficient de diffusion se calcule de la façon suivante :
avec :

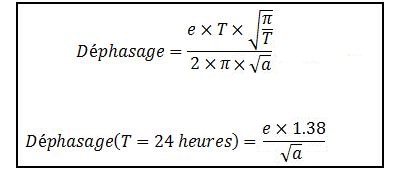

Au final, en combinant les équations ci-dessus, et en considérant que la période de variation de température extérieure T veut 24 heures, on trouve que le déphasage s'exprime par la formule suivante :
avec :
Le plan du cours est le suivant :
INERTIE DES PAROIS
Calcul du déphasage
Le déphasage est le retard avec lequel la paroi va émettre la chaleur transmise.
Cette célérité ne dépend que de la constition de la paroi, à travers le coefficient de diffusion, noté a. Le coefficient de diffusion se calcule de la façon suivante :
avec :
- ρ : masse volumique de la paroi (kg/m3)
- C: capacité thermique massique de la paroi (J/kg/K)
- λ : Conductivité thermique de la paroi (W/m/K)
Au final, en combinant les équations ci-dessus, et en considérant que la période de variation de température extérieure T veut 24 heures, on trouve que le déphasage s'exprime par la formule suivante :
avec :
- e : épaisseur de la paroi (m)
- T : période des oscillations de la température extérieure (heures)
- a : diffusivité de la paroi (m²/heures)
