Les charpentes en bois > Les principales pièces des charpentes traditionnelles
Nous présentons ci-après les principales pièces de charpentes traditionnelles.
Une ferme est un ouvrage, le plus souvent de forme triangulaire, constitué de pièces assemblées. La ferme porte les pannes, les chevrons et les matériaux de couverture. Les éléments constitutifs d’une ferme courante sont :
Les éléments constitutifs d'une ferme
Les pannes sont des pièces de bois horizontales prenant appui sur les fermes et/ou sur des murs porteurs en maçonnerie. Les pannes portent les chevrons.
On distingue trois types de pannes :
Pannes reposant sur des murs porteurs
Pannes reposant sur des fermes
L'échantignolle est une cale prismatique en bois clouée sur l’arbalétrier et dont le rôle est de soutenir les pannes intermédiaires.
L’échantignolle
L'aisselier est une pièce oblique assurant la rigidité de l’angle formé par la panne faîtière et le poinçon. De manière générale, On appelle aisselier toute pièce destinée à renforcer un assemblage de charpente.
Aisselier
Le chevron est une pièce de bois reposant sur les pannes et placée suivant le sens de la pente du toit. Le chevron supporte les liteaux ou les voliges. L’ensemble des chevrons d’une charpente constitue le chevronnage.
Chevrons
La ferme
Une ferme est un ouvrage, le plus souvent de forme triangulaire, constitué de pièces assemblées. La ferme porte les pannes, les chevrons et les matériaux de couverture. Les éléments constitutifs d’une ferme courante sont :
- L’entrait : pièce horizontale qui repose à ses deux extrémités sur le sommet des murs gouttereaux.
- L’arbalétrier : pièce inclinée recevant les pannes intermédiaires. Une ferme possède généralement deux arbalétriers.
- Le poinçon : pièce verticale, souvent de section carrée, qui sert de lien entre l’entrait et les arbalétriers.
- La contre-fiche : pièce inclinée reliant l’arbalétrier au poinçon.

Les éléments constitutifs d'une ferme
Les pannes
Les pannes sont des pièces de bois horizontales prenant appui sur les fermes et/ou sur des murs porteurs en maçonnerie. Les pannes portent les chevrons.
On distingue trois types de pannes :
- La panne faîtière appelée aussi faîtière : elle est placée au sommet de la charpente, au faîte (ou faîtage) de la toiture.
- Les pannes sablières appelées aussi sablières : elles sont situées en partie basse de la charpente, au-dessus du mur gouttereau.
- Les pannes intermédiaires appelées aussi pannes courantes : elles prennent appui sur les arbalétriers. Le nombre de pannes intermédiaires dépend du type de ferme et de la grandeur de l’ouvrage.

Pannes reposant sur des murs porteurs

Pannes reposant sur des fermes
L’échantignolle ou chantignole
L'échantignolle est une cale prismatique en bois clouée sur l’arbalétrier et dont le rôle est de soutenir les pannes intermédiaires.

L’échantignolle

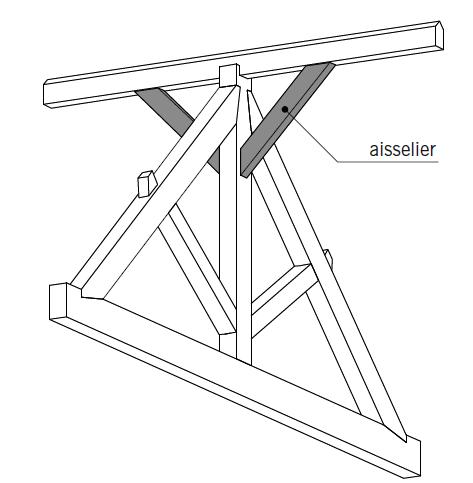

L’aisselier
L'aisselier est une pièce oblique assurant la rigidité de l’angle formé par la panne faîtière et le poinçon. De manière générale, On appelle aisselier toute pièce destinée à renforcer un assemblage de charpente.

Aisselier
Le chevron
Le chevron est une pièce de bois reposant sur les pannes et placée suivant le sens de la pente du toit. Le chevron supporte les liteaux ou les voliges. L’ensemble des chevrons d’une charpente constitue le chevronnage.

Chevrons
